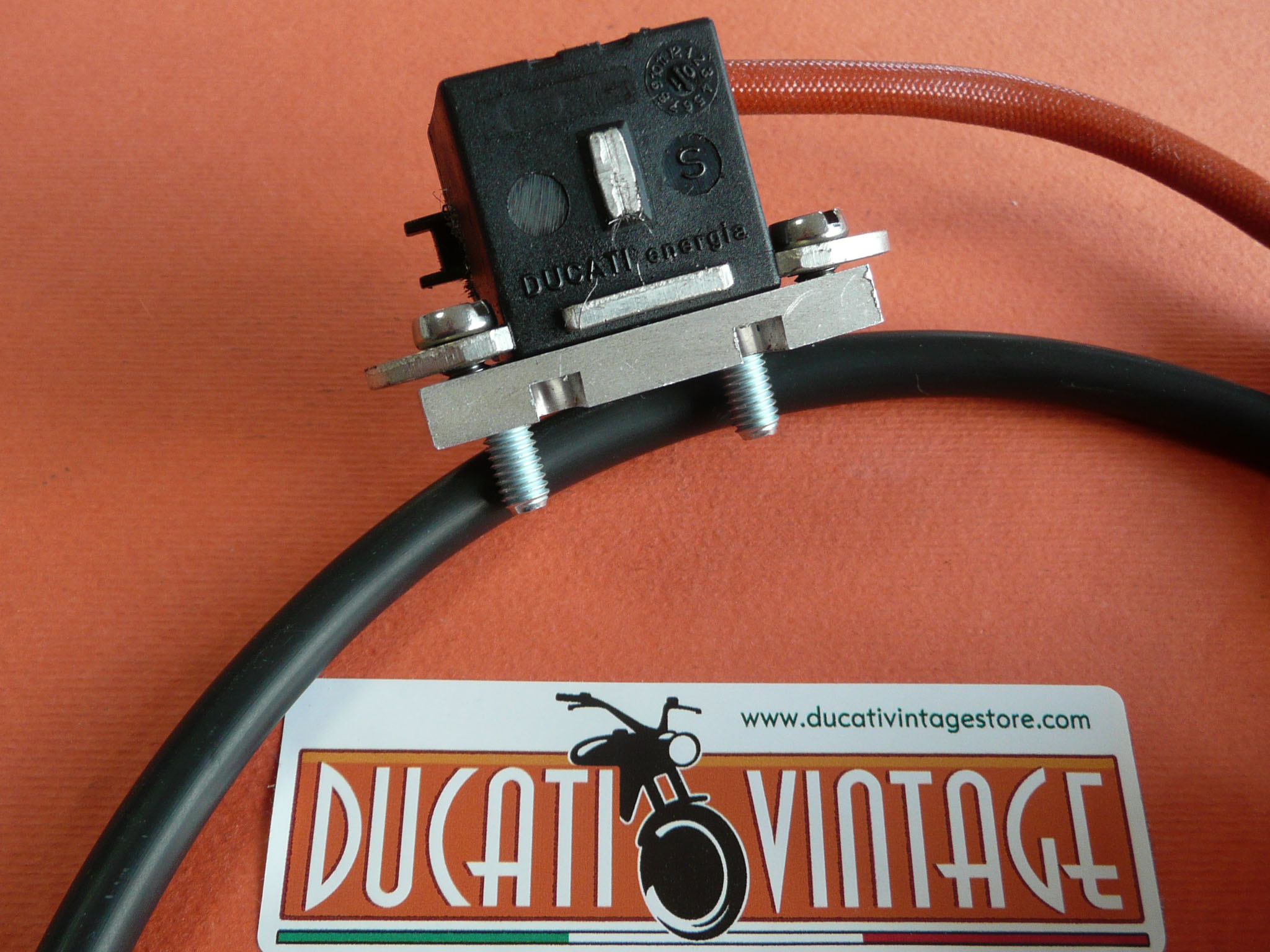

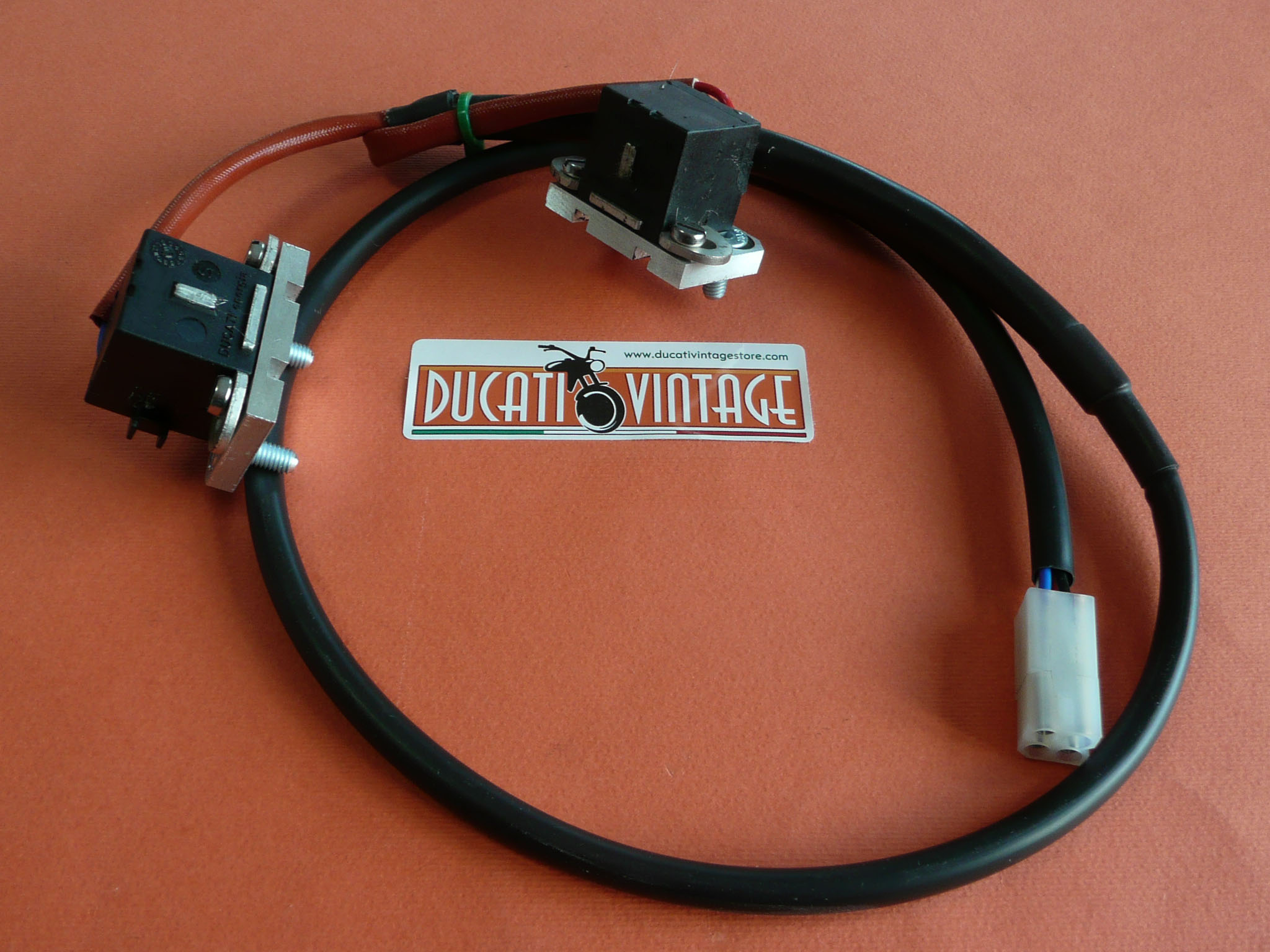

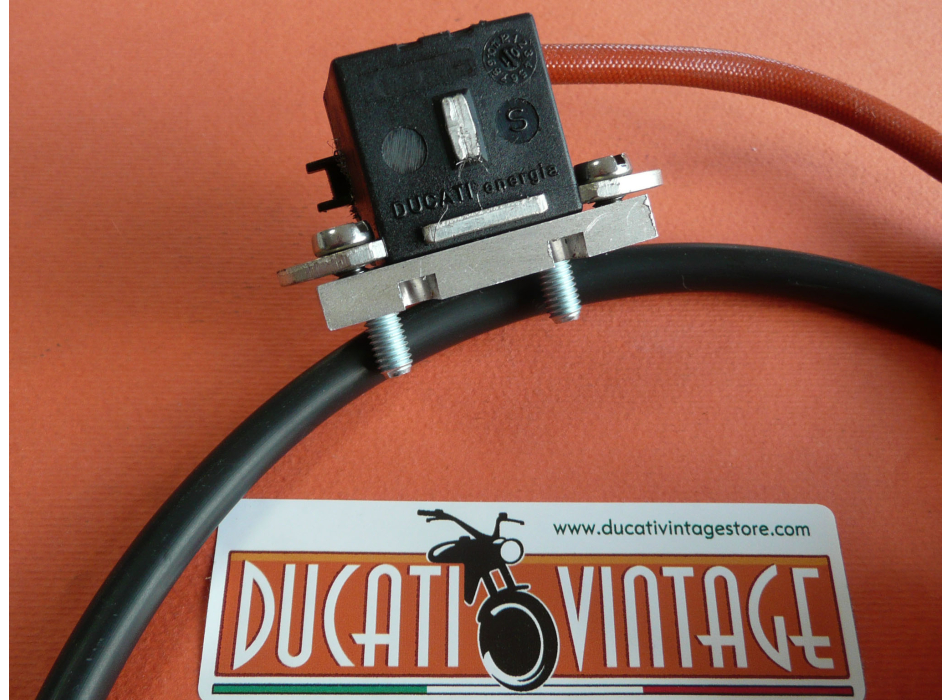

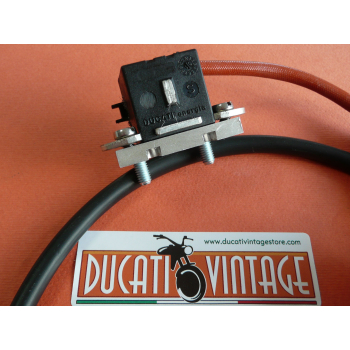

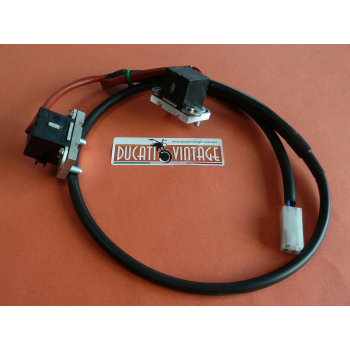

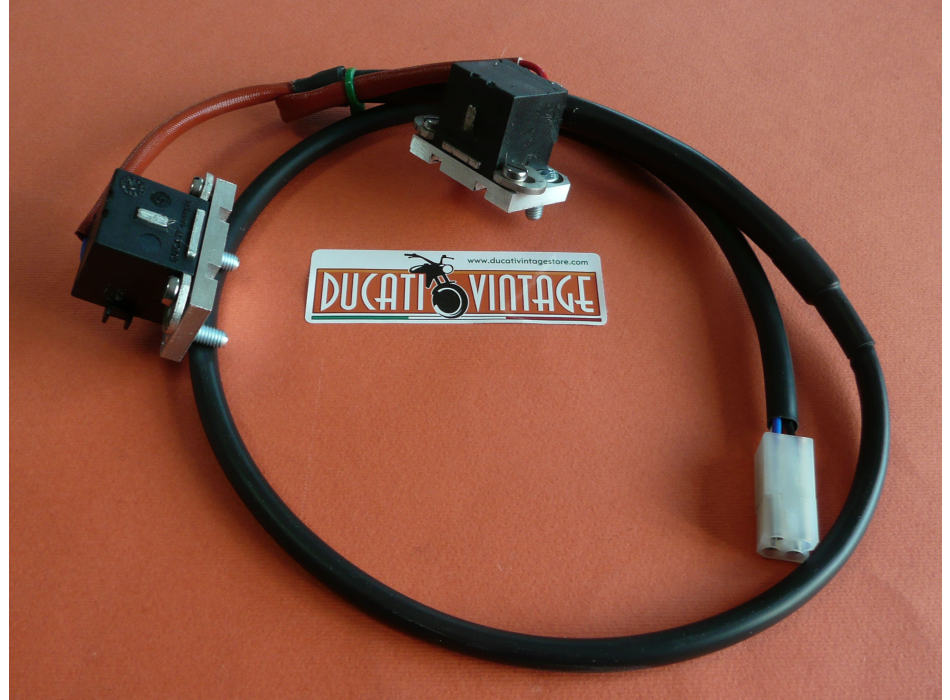

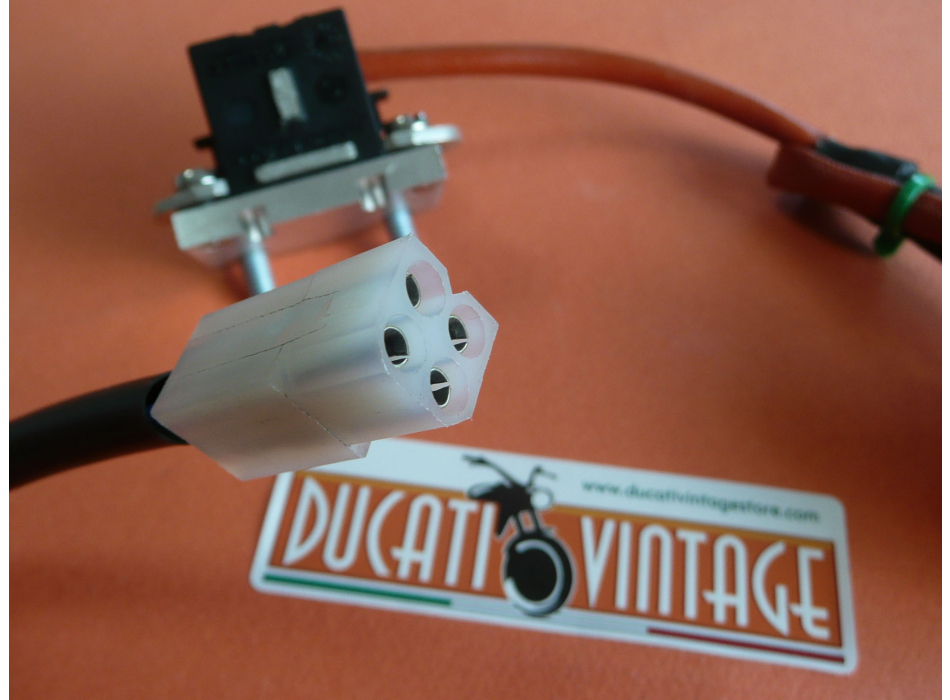

Coppia pick-up compatibile con accensione elettronica Bosch, riproduzione realizzata perfettamente con cavo speciale antiolio e antitermico cablato. Con piastrine di supporto e spina 4 poli identico all’originale.

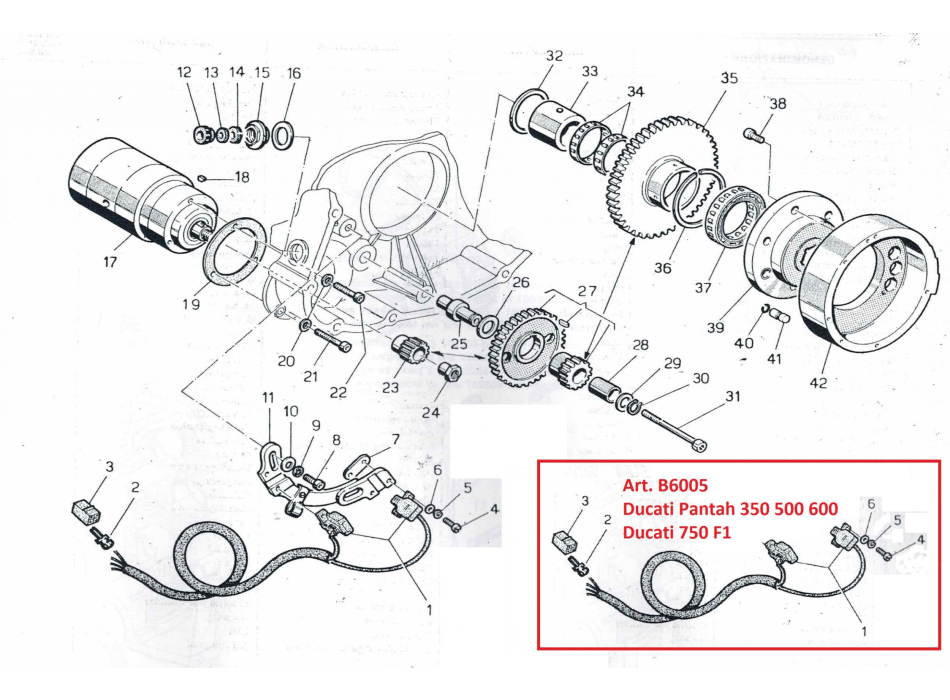

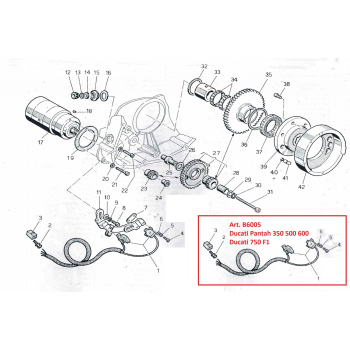

- Ducati Pantah: modello XL/TL/SL cilindrata 350/500/600/650 produzione dal 1979 al 1983/1984
- Ducati 750 F1
- Cagiva Ala Azzurra: cilindrata 350/650 produzione dal 1986/1987/1988
- Cagiva Elefant: cilindrata 350/650/750 dal 1986 al 1989
ISTRUZIONI PER LA SOSTITUZIONE DEL PICK-UP BOSCH CON IL PICK-UP DUCATI ELETTRONICA (le istruzioni le troverete all'interno della scatola)
Per ripristinare la corretta fase di accensione:
1) Posizionare il pistone del cilindro orizzontale sulla P.M.S. durante la fase di scoppio, il volano avrà 2 tacche di riferimento posizionate a 90° l'una rispetto all'altra.
2) Posizionare i pick-up con l'apposito adattatore, fornito con il kit, sulla staffa di supporto originale (vedi foto), facendo coincidere la punta magnetica del pick-up con i perni di riferimento. Il traferro tra il sensore e il volano deve essere di mm. 0,5 (eventualmente misurato con uno spessimetro antimagnetico nel punto più alto della parte periferica del volano).

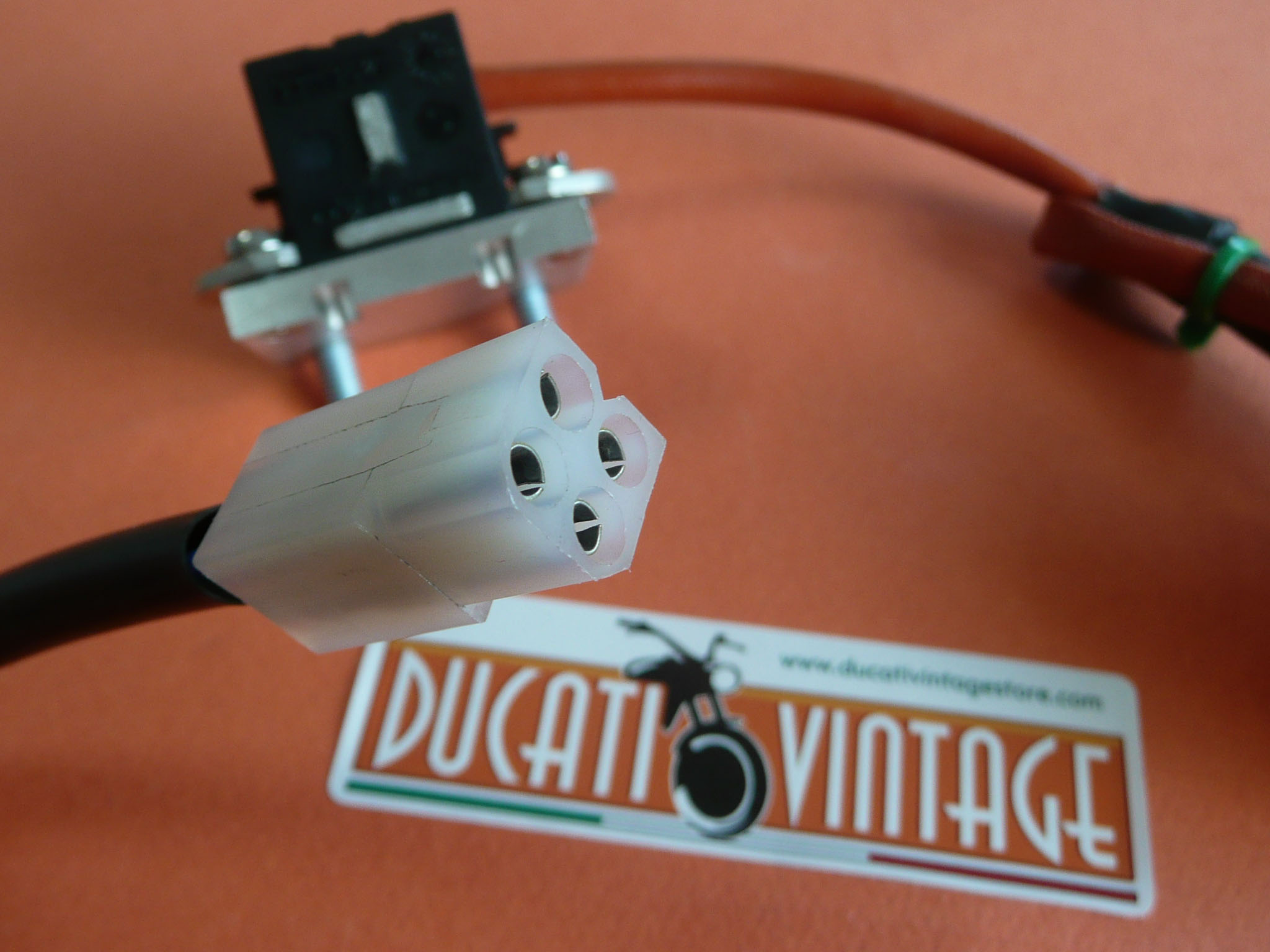

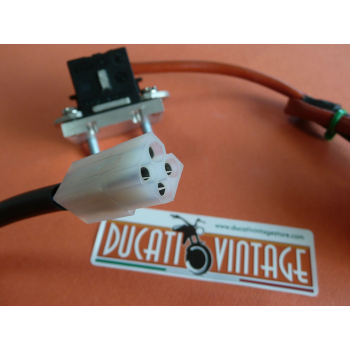

3) Riposizionare il cavo e montare l'accoppiatore, fornito nel kit, avendo cura di posizionare correttamente i 4 faston nella loro sede, rispettando i colori, come da specifiche istruzioni (nella scatola).
Prodotto italiano Ducati Vintage srl
